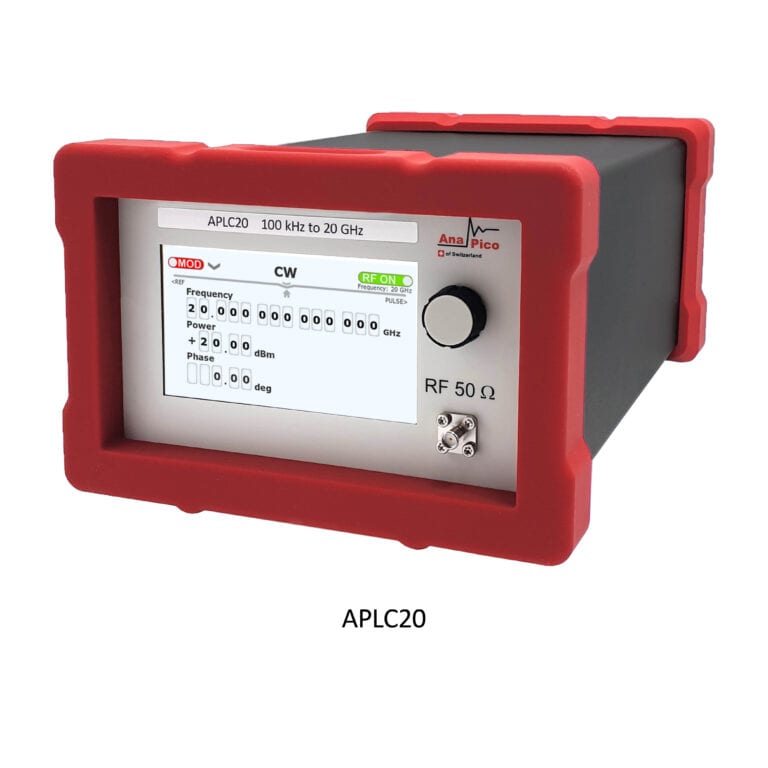

  • 초저 위상 노이즈 신호발생기(Agile Ultra-low Phase Noise Signal Generator) APLC12, APLC20, APLC40 / Anapico

    APLCXX는 100kHz에서 12.75/ 20/ 40 GHz까지의 민첩한 초저상 노이즈 신호 발생기로, 뛰어난 고조파 및 하모닉 특성을 보장 합니다.
    APLC 신호발생기는 칼라 터치 디스플레이 및 전면 패널 제어 기능이 있는 Stand alone 방식으로 사용할 수 있고 PC와 연결하여 전용 소프트웨어로 동작 할 수 있으며, 통신 포트를 이용하여 시스템 연동으로 사용도 가능합니다.
    FCP – 고속 제어 포트, 주파수 및 진폭을 사용하면 장치를 10µs 이내에 스위칭 전환할 수 있습니다.
    멀티 채널 버전 APLCXX-X는 표준 1HU 19" 랙 장착형 엔클로저에서 1, 2, 3 또는 4 채널 구성으로 제공됩니다.

    - Frequency Range: 100 kHz to 12.75, 20 or 40 GHz
    - Frequency Resolution: 0.001 Hz
    - Power Range: -60 to +15 dBm
    - Power Resolution: 0.01 dB
    - Switching Speed : 200 μs (10 μs with option FS)
    - Phase Noise At 1 GHz: at 10 Hz: -87 dBc/Hz (-100 dBc/Hz with option LN)
    - Phase Noise At 1 GHz: at 1 kHz: -140 dBc/Hz
    - Phase Noise At 1 GHz: at 100 kHz: -152 dBc/Hz
    - Phase Noise At 1 GHz: at 10 MHz: -150 dBc/Hz
    - Remote Control: Ethernet, Fast Control Port FCP, GPIB, USB
    - Modulation: AM, FM, PM, Pulse
    - Sweeps: Frequency, List
    - Dimensions (W x L x H), Weight: 182 x 271.1 x 124 mm, 2.5 kg

    - 옵션사항: LN/ FS/ MOD/ GPIB/ 1URM/ WE/ RECAL
    - 참고링크: https://www.anapico.com/products/rf-signal-generators/single-output-rf-and-microwave-signal-generators/aplc-agile-ultra-low-phase-noise-signal-source/

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

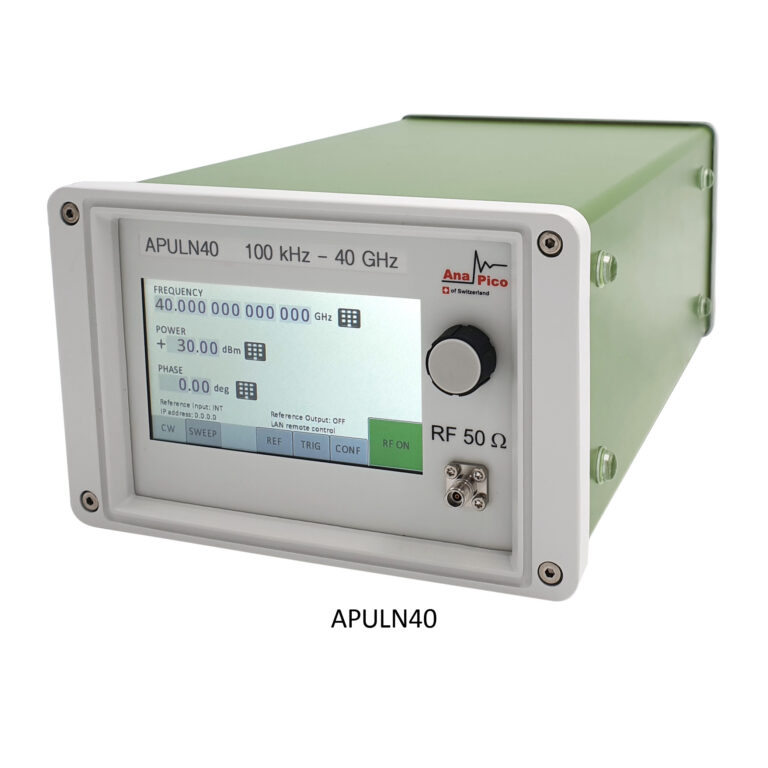

  • 고성능 신호발생기 (High Performance Signal Generator) APULN06, APULN12, APULN20, APULN26, APULN40 / Anapico

    APULNXX 은 100kHz (opt 8kHz)에서 6/ 12/ 20/ 26.5/ 40 GHz까지의 RF 및 마이크로파 주파수 범위를 포괄하는 고성능 아날로그 신호 발생기 입니다. 양호한 신호 잡음, 초저위상 노이즈, 높은 출력 전력 및 빠른 스위칭 속도와 매우 콤팩트한 크기, 저중량 및 저전력 소비와 같은 특성이 결합되어 실험실, 제조 및 실외 현장에서 잘 사용할 수 있습니다.

    - Frequency Range: 8/ 100 kHz to 6, 12.75, 20, 26, or 40 GHz
    - Frequency Resolution: 0.001 Hz
    - Power Range: -20 to +25 dBm, -80 to +25 dBm (with option PE4)
    - Phase Noise At 1 GHz: at 10 Hz: -87 dBc/Hz (-100 dBc/Hz with option LN)
    - Phase Noise At 1 GHz: at 1 kHz: -130 dBc/Hz
    - Phase Noise At 1 GHz: at 20 kHz: -145 dBc/Hz
    - Phase Noise At 1 GHz: at 100 kHz: -150 dBc/Hz
    - Remote Control: Ethernet, GPIB (SCPI v1990), USB
    - Modulation: AM, FM, PM, Pulse
    - Sweeps: Frequency, List, Power
    - Dimensions (W x L x H), Weight: 173.6 x 277 x 113 mm, 2.5 kg

    - 옵션사양: 8K/ FILT/ LN/ FS/ MOD/ VREF/ PE4/ EB/ GPIB/ LH/ 1URM/ REAR/ WE/ ReCal
    - 참고링크: https://www.anapico.com/products/rf-signal-generators/single-output-rf-and-microwave-signal-generators/apuln-series-high-end-models-up-to-40-ghz/
    - 참고영상: https://youtu.be/bA4T18FyQCw

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

  • 고주파 신호발생기 (MW Signal Generator) APSIN12G, APSIN20G, APSIN26G / Anapico

    APSINXXG는 9kHz ~ 12/ 20/ 26.5 GHz의 RF 및 마이크로파 주파수 범위를 포함하는 아날로그 신호 발생기 입니다. 좋은 신호 잡음, 낮은 소음, 빠른 전환 속도와 같은 특성 및 매우 작은 크기, 저중량, 저전력 소비 등이 장점이며 실험실과 생산장 및 실외 현장에서 사용할 수 있습니다.

    - Frequency Range: 100 kHz to 12, 20 or 26.5 GHz (9 kHz with option 9K)
    - Frequency Resolution: 0.001 Hz
    - Power Range: -20 to +15 dBm, -90 to +25 dBm (with option PE3 and HP)
    - Power Resolution: 0.01 dB
    - Switching Speed: 400 µs (<30 µs with option FS)
    - Phase Noise At 1 GHz: at 10 Hz: -80 dBc/Hz
    - Phase Noise At 1 GHz: at 1 kHz: -117 dBc/Hz
    - Phase Noise At 1 GHz: at 100 kHz: -128 dBc/Hz
    - Phase Noise At 1 GHz: at 10 MHz: -150 dBc/Hz
    - Remote Control: Ethernet, GPIB, USB (SCPI v1999)
    - Modulation: AM, Chirp, FM, PM, Pulse
    - Sweeps: Frequency, List, Power
    - Dimensions (W x L x H), Weight: 173.6 x 261.7 x 116.9 mm, 2.5 kg

    - 옵션사항: 9K/ PE3/ HP/ FS/ B3/ GPIB/ 1URM/ LH/ REAR/ NM/ OEM/ WE/ ReCal
    - 참고링크: https://www.anapico.com/products/rf-signal-generators/single-output-rf-and-microwave-signal-generators/apsin-g-series-up-to-26-ghz/
    - 참고영상: https://youtu.be/MX8lWAmmz7Y

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

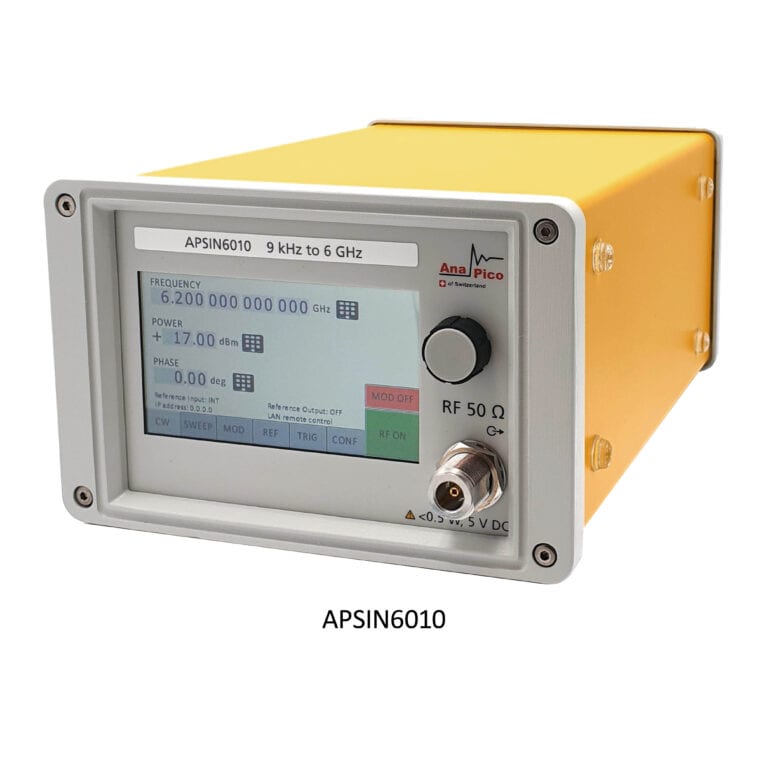

  • 신호발생기 (Signal Generator) APSIN2010HC, APSIN4010HC, APSIN6010HC / Anapico

    APSINX010HC 는 9kHz ~ 2/ 4/ 6 GHz의 RF 주파수 범위를 포함하는 아날로그 RF 신호 발생기 입니다. 양호한 신호 잡음, 낮은 소음, 빠른 스위칭 속도 및 넓은 출력 전력 범위와 매우 작은 크기, 저중량, 저전력 소비 등의 장점이 있으며 실험실, 생산 시설 및 실외 현장에서 매우 유용하게 사용할 수 있습니다.

    - Frequency Range: 9 kHz to 2.0, 4.0 or 6.1 GHz
    - Frequency Resolution: 0.001 Hz
    - Power Range: -120 to +17 dBm (with option PE3)
    - Power Resolution: 0.01 dB
    - Switching Speed: 400 µs
    - Phase Noise At 1 GHz: at 10 Hz: -80 dBc/Hz
    - Phase Noise At 1 GHz: at 1 kHz: -117 dBc/Hz
    - Phase Noise At 1 GHz: at 100 kHz: -130 dBc/Hz
    - Phase Noise At 1 GHz: at 10 MHz: -150 dBc/Hz
    - Remote Control: Ethernet, GPIB, USB (SCPI v1999)
    - Modulation: AM, Chirp, FM, PM, Pulse
    - Sweeps: Frequency, List, Power
    - Dimensions (W x L x H), Weight: 173.6 x 270.7 x 116.9 mm, 2.5kg

    - 옵션사항: B3/ PE3/ GPIB/ AVIO/ LH/ 1URM/ REAR/ OEM/ WE/ ReCal
    - 참고링크: https://www.anapico.com/products/rf-signal-generators/single-output-rf-and-microwave-signal-generators/apsin-hc-models/

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

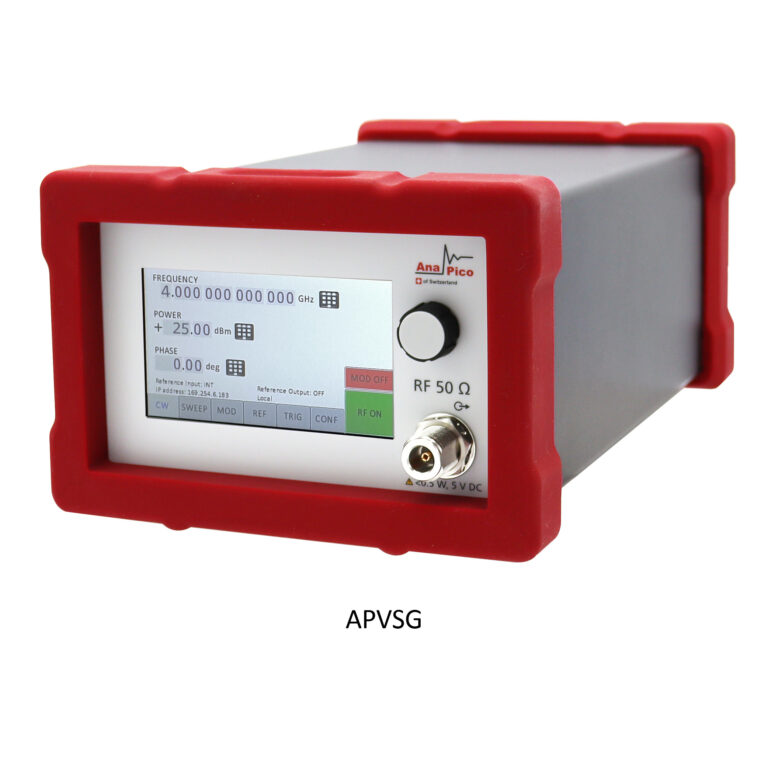

  • 벡터 신호발생기 (Vector Signal Generator) APVSG04, APVSG06, APVSG12, APVSG20, APVSG40 / Anapico

    APVSG는 초고속 스위칭 벡터 신호발생기로 100kHz~4/ 6/ 12/ 20/ 40GHz 모델의 연속 주파수 범위를 커버합니다. 매우 낮은 위상 노이즈, 초고속 CW 주파수 스위프, 처링, 펄스 내 변조, 펄스 쉐이핑을 가능하게 합니다. 고성능 내부 I/Q modulator는 (VOR/ILS, MODE S 또는 DME와 같은 항전 변조를 포함한 전용 변조를 지원합니다. 이 장치는 터치 디스플레이로 쉽게 조작이 가능하며 표준 SCPI 명령어를 사용하여 이더넷과 USB를 통해 원격으로 접속할 수 있습니다. PC 그래픽 사용자 인터페이스(GUI)가 공급되어 기기를 제어하고 IQ 데이터 파일을 업로드하기 위한 사용이 간편한 인터페이스를 제공됩니다. GUI는 다양한 파일 형식을 지원합니다.

    • Excellent phase noise performance and low spurious
    • Ultra-fast switching and frequency hopping (< 200ns switching time)
    • 500 MS IQ data rates, up to 256 MS deep internal playback memory
    • Various digital modulation supported (PSK,FSK,FSK,QAM)
    • Quantum computer experimental system

    - Frequency Range: 0.01 to 4, 6, 12, 20 or 40 GHz
    - Frequency Resolution: 0.001 Hz
    - Output Power: -60 to +20 dBm
    - Switching Speed: 200ns (list mode)
    - Phase Noise At 1 GHz: at 10 Hz: -90 dBc/Hz
    - Phase Noise At 1 GHz: at 1 kHz: -132 dBc/Hz
    - Phase Noise At 1 GHz: at 20 kHz: -144 dBc/Hz
    - Phase Noise At 1 GHz: at 100 kHz: -148 dBc/Hz
    - Remote Control: Ethernet, GPIB, USB (SCPI v1999)
    - Modulation: FSK, PSK, ASK, QAM, I/Q, Pulse, Pulse trains, pulsed Chirps, wideband FM/PM
    - Sweeps: Complex lists, frequency/power/phase
    - Dimensions (W x L x H), Weight: 173.6 x 291.7 x 116.9 mm , 2.5 kg

    - 옵션사항: LN/ UFS/ FCP/ MOD/ IVM/ EIQ/ AVIO/ VREF/ FLASH/ WE/ ReCal
    - 참고링크: https://www.anapico.com/products/rf-signal-generators/single-output-vector-signal-generators/apvsg-vector-signal-generators-up-to-40-ghz/

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

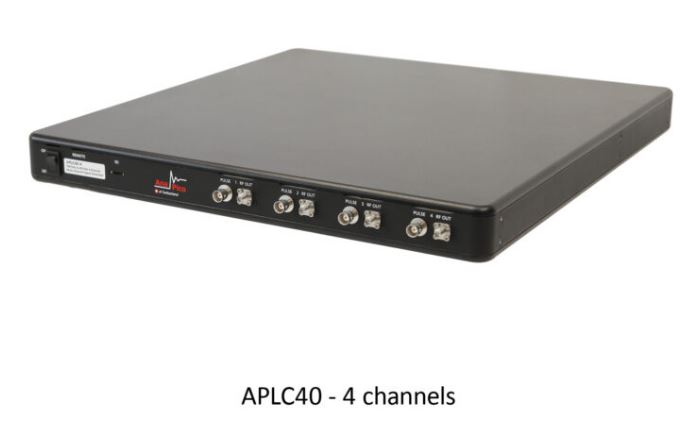

  • 멀티채널 초저 위상 노이즈 신호발생기 (Multi-Channel Agile Ultra-low Phase Noise Signal Generator) APLC12-X, APLC20-X, APLC40-X / Anapico

    APLCXX-X는 100kHz에서 12.75/ 20/ 40 GHz까지의 민첩한 초저상 노이즈 신호 발생기로, 뛰어난 고조파 및 하모닉 특성을 보장 합니다. 표준 1HU 19" 랙 장착 가능 인클로저에서 1, 2, 3 또는 4 채널 구성으로 사용할 수 있습니다. 높은 위상 일관성을 위해 RF 채널이 단일 기준 소스로 기준을 잡습니다. 고속 스위칭과 조합된 뛰어난 조화 및 모의 성능으로 실험실 또는 생산 시설에서 고성능이 요구되는 곳에 적합합니다.
    FCP – 고속 제어 포트, 주파수 및 진폭을 사용하여 장치를 10µs 이내에 프로그래밍 할 수 있습니다.

    • High output power, low phase noise
    • Comprehensive AM, low-distortion, wideband DC-FM, and high-speed pulse modulation
    • Powerful trigger and sweeping modes
    • Portable battery operation

    -Frequency Range: 100 kHz to 12.75, 20 or 40 GHz
    -Frequency Resolution: 0.001 Hz
    -Power Range: -60 to +15 dBm
    -Power Resolution: 0.01 dB
    -Switching Speed: 200 μs (10 μs with option FS)
    -Phase Noise At 1 GHz: at 10 Hz: -87 dBc/Hz (-100 dBc/Hz with option LN)
    -Phase Noise At 1 GHz: at 1 kHz: -140 dBc/Hz
    -Phase Noise At 1 GHz: at 100 kHz: -152 dBc/Hz
    -Phase Noise At 1 GHz: at 10 MHz: -150 dBc/Hz
    -Remote Control: Ethernet, Fast Control Port FCP, USB, USB (SCPI v1999)
    -Modulation: AM, FM, PM, Pulse
    -Sweeps: Frequency, List

    - 옵션사항: LN/ LN+/ FS/ MOD/ FCP/ FLASH/ GPIB/ WE/ ReCal
    - 참고링크: https://www.anapico.com/products/rf-signal-generators/multi-channel-analog-and-digital-signal-generator/aplc-agile-ultra-low-phase-noise-multi-channel-signal-source-up-to-40-ghz/


    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

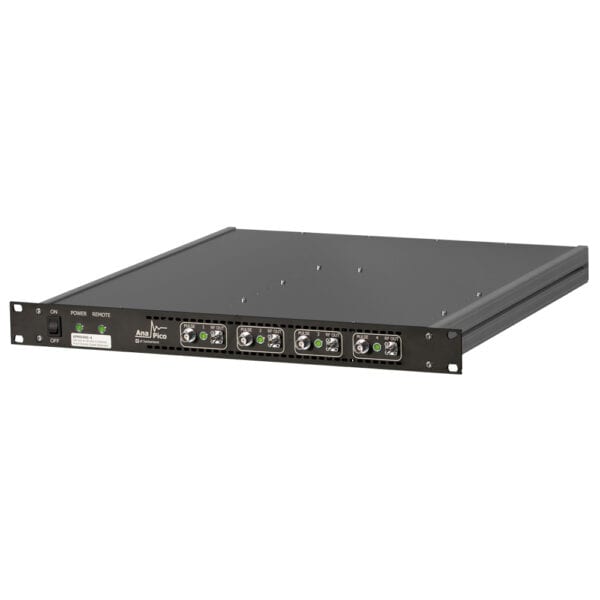

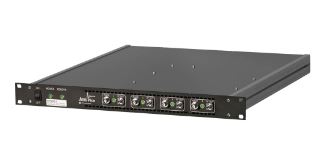

  • 멀티채널 신호발생기 (Multi Channel Signal Generator) APMS06G-X-ULN, APMS12G-X-ULN, APMS20G-X-ULN, APMS33G-X-ULN, APMS40G-X-ULN / Anapico

    APMS 다채널 신호 발생기 시리즈는 단일 장치에 최대 4개의 위상 일관성, 초고속 스위칭 및 매우 낮은 위상 노이즈 신호 소스를 제공합니다. 주파수는 300kHz에서 6, 12, 20, 33 또는 40GHz까지 다양합니다. 채널은 주파수, 위상 및 진폭에서 독립적으로 프로그래밍 하여 사용 가능 합니다. 펄스 변조 기능은 모든 장치에 포함되며 진폭, 주파수 및 위상 변조 기능은 선택적으로 추가할 수 있습니다.
    우수한 위상 노이즈는 좋은 가상 및 고조파 제거와 조합되며 옵션 FS에서 25μs의 빠른 속도를 자랑합니다. 높은 안정성의 OCXO 는 우수한 주파수 정확도와 안정성을 제공 합니다.
    APMS 신호발생기는 표준 19" 1U 인클로저에 제공되며 USB 및 LAN 제어 인터페이스와 옵션인 GPIB 인터페이스를 제공합니다. 각 인터페이스는 SCPI 1999 명령 집합을 사용하여 쉽고 빠른 통신을 가능하게 합니다.

    • Very Low phase noise
    • Fast switching
    • Phase coherent switching option
    • Phase memory
    • 2 to 4 phase coherent outputs
    • Outstanding phase stability
    • Fast adaptive pulse shaping
    • Quantum computer experimental system

    -# of channels: 2, 3, 4
    -Frequency Range: 300 kHz to 6, 12, 20, 33 or 40 GHz
    -Frequency Resolution: 0.001 Hz
    -Power Range: -20 to +25 dBm, -80 to +25 dBm (with option PE4)
    -Switching Speed: 500 µs (25 µs with option FS)
    -Phase Noise At 1 GHz: at 10 Hz: -87 dBc/Hz (-100 dBc/Hz with option LN)
    -Phase Noise At 1 GHz: at 1 kHz: -130 dBc/Hz
    -Phase Noise At 1 GHz: at 20 kHz: -145 dBc/Hz
    -Phase Noise At 1 GHz: at 100 kHz: -150 dBc/Hz
    -Remote Control: Ethernet, GPIB (SCPI v1990), USB
    -Modulation: AM, FM, PM, Pulse
    -Sweeps: Frequency, List, Phase, Power
    -Dimensions (W x L x H), Weight: 19‘‘ 1HE enclosure: 426 x 460 x 43 mm [16.8 x 18.1 x 1.7 in], 10 kg

    - 옵션사항: LN/ LN+/ PHS/ FS/ VREF/ MOD/ FLASH/ PE4/ GPIB/ HI/ WE/ ReCal
    - 참고링크: https://www.anapico.com/products/rf-signal-generators/multi-channel-analog-and-digital-signal-generator/apms-models-multi-channel-signal-generators-up-to-40-ghz/
    - 참고영상: https://youtu.be/0paDzKkTXYc

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

  • 멀티채널 벡터 신호발생기 (Multi Channel Vector Signal Generator) APVSG04-X, APVSG06-X, APVSG20-X, APVSG40-X / Anapico

    APVSG-X는 멀티 포트 초고속 스위칭 벡터 신호발생기로 100kHz~40GHz 모델의 연속 주파수 범위를 커버합니다. 매우 낮은 위상 노이즈, 초고속 CW 주파수 스위프, 처링, 펄스 내 변조, 펄스 쉐이핑을 가능하게 합니다. 고성능 내부 I/Q modulator는 (VOR/ILS, MODE S 또는 DME와 같은 항전 변조를 포함한 전용 변조를 지원합니다. 이 장치는 터치 디스플레이로 쉽게 조작이 가능하며 표준 SCPI 명령어를 사용하여 이더넷과 USB를 통해 원격으로 접속할 수 있습니다. PC 그래픽 사용자 인터페이스(GUI)가 공급되어 기기를 제어하고 IQ 데이터 파일을 업로드하기 위한 사용이 간편한 인터페이스를 제공됩니다. GUI는 다양한 파일 형식을 지원합니다.

    • Excellent phase noise performance and low spurious
    • Ultra-fast switching and frequency hopping ( <150 ns frequency, amplitude, and phase update rate)
    • 500 MS IQ data rates, up to 256 MS deep internal playback memory
    • Various digital modulation supported (PSK,FSK,FSK,QAM)
    • 10 ns minimum pulse width, >80 dB on/off ratio
    • Linear/nonlinear chirp
    • Quantum computer experimental system

    -Frequency Range: 0.01 to 4, 6, 12, 20 or 40 GHz
    -Frequency Resolution: 0.001 Hz
    -Output Power: -65 to +15 dBm
    -Switching Speed: <1 μs with option UFS
    -Phase Noise At 1 GHz: at 10 Hz: -90 dBc/Hz
    -Phase Noise At 1 GHz: at 1 kHz: -132 dBc/Hz
    -Phase Noise At 1 GHz: at 20 kHz: -144 dBc/Hz
    -Phase Noise At 1 GHz: at 100 kHz: -148 dBc/Hz
    -Remote Control: Ethernet, GPIB, USB (SCPI v1999)
    -Modulation: FSK, PSK, ASK, QAM, I/Q, Pulse, Pulse trains, pulsed Chirps, wideband FM/PM
    -Sweeps: Complex lists, frequency/power/phase
    -Dimensions (W x L x H), Weight: 426 x 480 x 86 mm [16.8 x 18.9 x 3.4 in], 18 kg
    -# of channels: 2, 3, 4

    - 옵션사항: LN/ LN+/ UFS/ FCP/ HI/ MOD/ IVM/ AVIO/ AIQ/ VREF/ FLASH/ WE
    - 참고링크: https://www.anapico.com/products/rf-signal-generators/multi-channel-analog-and-digital-signal-generator/apvsg04-x-multi-channel-vector-signal-generator/

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

  • 초저 위상 노이즈 주파수 신서사이저 (Ultra-agile Low Noise Synthesizer) APUASYN20 / Anapico

    APUASYN20은 최대 20GHz의 초저 위상 노이즈 신호 소스 입니다. 빠른 스위칭 속도와 뛰어난 위상 노이즈 및 신호 품질을 지원합니다. 주파수 신디사이저는 19인치 랙 장착 형 또는 컬러 터치 디스플레이 및 전면 패널 제어 기능이 있는 단독형(stand alone) 모델로 사용할 수 있습니다.
    멀티 채널 버전 APUASYN20-X는 표준 1HU 19" 랙 장착형 엔클로저에서 1, 2, 3 또는 4 채널 구성으로 제공됩니다. 높은 위상 일관성을 위해 RF 채널은 공통 주파수 기준으로 잠깁니다.

    • Phase coherent outputs, high output power
    • Fast switching as low as 2 µs
    • Frequency modulation and chirps, pulse modulation
    • Internal high-stability OCXO, variable reference frequency input
    • Fast Control Port (FCP)

    -Frequency Range: 8 kHz to 20 GHz
    -Frequency Resolution: 0.01 Hz
    -Frequency Accuracy: 0.1 ppm
    -Output Power: 0 to +18 dBm
    -Switching Speed : 200 µs (5 µs with Option FS)
    -Phase Noise At 1 GHz: at 1 kHz: -120 dBc/Hz
    -Phase Noise At 1 GHz: at 20 kHz: -130 dBc/Hz
    -Phase Noise At 1 GHz: at 10 MHz: -155 dBc/Hc
    -Remote Control: Ethernet, USB (SCPI v1999)
    -Modulation: FM, Pulse
    -Sweeps: Frequency, List
    -Dimensions (W x L x H), Weight: 270 x 105 x 60 mm [10.63 x 4.13 x 2.36 in], < 1.0 kg

    -옵션사항: TOUCH/ 8K/ FS/ GPIB
    -참고링크: https://www.anapico.com/products/frequency-synthesizers/single-output-frequency-synthesizers/apuasyn20-up-to-20-ghz/

    APUASYN20 모델에는 표준 통신 포트 USB 및 이더넷이 있으며 선택적으로 GPIB가 있습니다. 모든 통신 포트는 SCPI 1999 명령 집합을 지원합니다. 또한 초고속 사용자 제어 목록 스위프 및 주파수 호핑을 지원하는 FCP(Fast Control Port) 기능도 갖추고 있습니다.

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

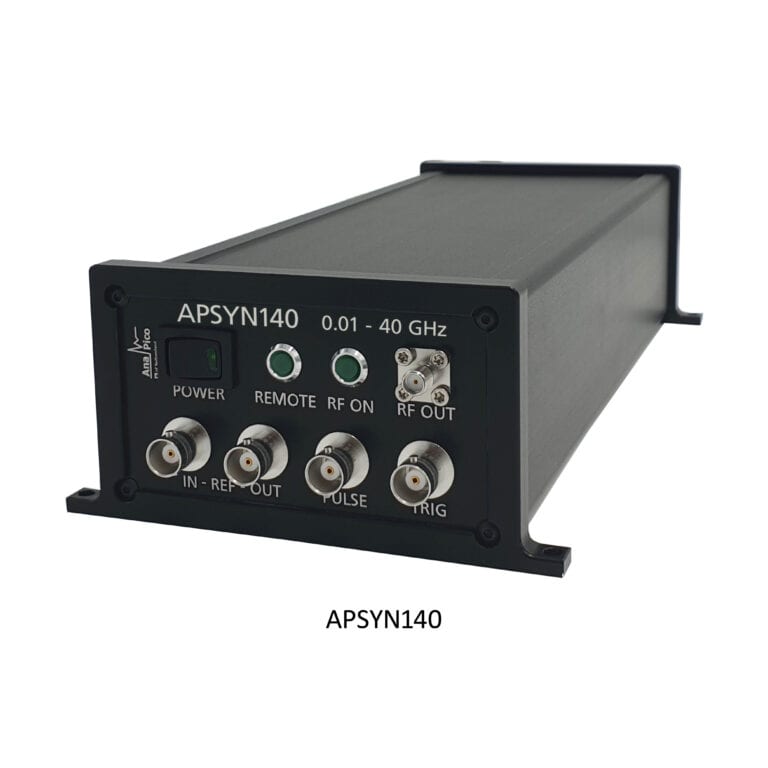

  • 40 GHz 주파수 신서사이저 (Low Noise Synthesizer) APSYN140 / Anapico

    APSYN140 주파수 신서사이저는 100kHz ~ 43.5GHz, -10 ~ +20dBm 범위의 설정 가능한 출력 전력, 뛰어난 위상 노이즈 성능 및 신호 순도, 초고속 전환 속도를 제공하는 저위상 노이즈 주파수 신디사이저입니다. APSYN140은 컴팩트 플랜지 장착 인클로저 및 1U 19" 랙 장착형 섀시 단일 또는 다중 채널 구성에서 APSYN140-X로 사용할 수 있습니다.

    모듈은 mHz 주파수 분해능을 가지며 높은 안정성의 내부 기준을 사용합니다. 내부 기준은 프로그램 가능한 외부 기준에 대해 위상 잠글 수 있습니다. 모듈에는 USB 및 LAN 인터페이스가 있으며 SCPI 1999 명령 집합을 사용하여 제어할 수 있습니다. 외부 DC 공급으로 작동되는 이 장치는 일반적으로 20W 미만의 전력을 소비합니다.

    • Low phase noise
    • Fast switching down to 20 µs
    • FM, Chirps, Pulse
    • Internal OCXO, external variable reference
    • Single DC supply

    -Frequency Range: 100 kHz to 40 GHz
    -Frequency Resolution: 0.001 Hz
    -Frequency Accuracy: 0.1 ppm
    -Output Power: -5 to +20 dBm
    -Switching Speed: 500 µs (20 µs with option FS)
    -Phase Noise At 1 GHz: at 1 kHz: -132 dBc/Hz
    -Phase Noise At 1 GHz: at 20 kHz: -145 dBc/Hz
    -Phase Noise At 1 GHz: at 10 MHz: -155 dBc/Hc
    -Remote Control: Ethernet, USB (SCPI v1999)
    -Modulation: Frequency, Phase, Pulse
    -Sweeps: Frequency, List
    -Dimensions (W x L x H), Weight: 270 x 105 x 60 mm [10.63 x 4.13 x 2.36 in], < 1.0 kg

    -옵션사항: LN/ FS/ VREF/ WE/ Recal
    -참고링크: https://www.anapico.com/products/frequency-synthesizers/single-output-frequency-synthesizers/apsyn140/

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

  • 주파수 신서사이저 (Low Noise Synthesizer) APSYN420 / Anapico

    APSYN420 모델은 최대 20 GHz까지 작동하는 낮은 노이즈 합성기 입니다. 이 모듈은 mHz 주파수 분해능을 가지며 높은 안정성의 내부 레퍼런스를 사용합니다. 내부 레퍼런스는 프로그램으로 외부 레퍼런스에 대해 위상 잠금을 할 수 있습니다. 옵션인 고속 스위칭 기능을 사용하면 스위칭 속도가 20 us 미만으로 빨라 집니다.

    • Low phase noise
    • Fast switching down to 20 µs
    • FM, Chirps, Pulse
    • Internal OCXO, external variable reference
    • Single DC supply

    -Frequency Range: 0.01 to 20 GHz
    -Frequency Resolution: 0.001 Hz
    -Frequency Accuracy: 0.1 ppm
    -Output Power: +23 dBm
    -Switching Speed: 180 µs (25 µs with option FS)
    -Phase Noise At 1 GHz: at 1 kHz: -118 dBc/Hz
    -Phase Noise At 1 GHz: at 20 kHz: -128 dBc/Hz
    -Phase Noise At 1 GHz: at 10 MHz: -150 dBc/Hz
    -Remote Control: Ethernet, USB (SCPI v1999)
    -Modulation: Chirp, FM/PM, Pulse
    -Sweeps: Frequency, List
    -Dimensions (W x L x H), Weight: 210 x 105 x 60 mm [8.27 x 4.13 x 2.36 in], < 1.0 kg

    -옵션사항: FS/ 1URM/ WE/ ReCal
    -참고링크: https://www.anapico.com/products/frequency-synthesizers/single-output-frequency-synthesizers/apsyn420/
    -참고영상: https://youtu.be/D8kjNn5qszY

    • Frequency Range :
    • Frequency Resolution :
    • Power Range :
    • Power Resolution :
    더보기

  • 멀티채널 신서사이저 (Multi Channel Synthesizer) APSYN140-X, APUASYN420-X / anapico

    AP(UA)SYN-X는 8kHz에서 최대 43.5GHz까지의 컴팩트하고 민첩한 신호 발생기 입니다. 빠른 스위칭 속도와 양호한 위상 노이즈 특성을 가지며 멀티 채널로 표준 1HU 19' 랙 장착 가능한 구조 입니다. 1, 2, 3 또는 4 채널 구성으로 제공 될 수 있습니다.
    AP(UA)SYN의 각 출력은 주파수, 위상 및 전력에서 독립적으로 프로그래밍할 수 있습니다.
    AP(UA)SYN-X는 높은 안정성의 OCXO 참조와 함께 작동하며, 위상 일관성 있는 아키텍처를 사용하여 출력 간의 안정적인 위상을 유지합니다.
    AP(UA)SYN은 매우 빠른 스위칭과 스위프 옵션을 사용 할 수 있습니다. 프로그래밍 및 전환 과도현상은 장치의 전체 설정 가능한 범위에 걸쳐 5 us 이내에

    -옵션사항: LN/ FILT/ 8K/ FS/ VREF/ TP/ GPIB/ WE/ ReCal
    -참고링크: https://www.anapico.com/products/frequency-synthesizers/multi-channel-frequency-synthesizers/apsyn140-x-up-to-43-5-ghz-2/

    • Frequency Range : 100 kHz – 43.5 GHz (140 model) , 8 kHz – 20GHz (420 model)
    • Frequency Resolution : Pulse
    • Power Range : +23 dBm
    • Power Resolution : Ethernet, USB (SCPI), 1/ 2/ 3/ 4 port
    더보기

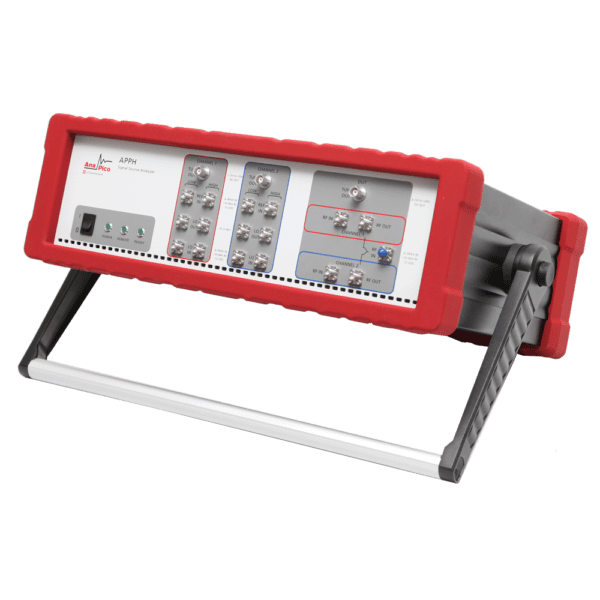

  • 신호 소스 분석기 (Signal Source Analyzer) APPH6040, APPH20G, APPH40G, APPH50G, APPH65G / Anapico

    APPH는 7GHz, 26GHz, 40GHz, 50GHz, 65GHz 의 모델을 갖춘 완전한 신호 소스 분석기 입니다. VHF에서 마이크로파 주파수에 이르는 신호 소스뿐만 아니라 증폭기 또는 주파수 분배기와 같은 능동적이고 수동적인 비자기 진동 장치도 평가하는데 필수적인 측정 기능 세트를 제공합니다. FPGA 교차 상관 엔진의 혼합 신호 시스템 아키텍처는 매우 빠른 신호 처리와 초저상 노이즈 민감성을 가능하게 합니다.
    자동화된 테스트를 위해 원격 SCPI 인터페이스를 사용하여 제공된 데스크톱 소프트웨어 또는 개별 스크립트를 사용하여 측정을 수행할 수 있습니다.

    오실레이터, 신디사이저, 신호 발생기 및 기타 자체 진동 설정을 특성화하기 위한 연속파 및 펄스 변조 신호의 절대 위상 노이즈 측정
    앰프, 업/다운 컨버터, 믹서, 디비더 및 기타 비자율 진동 구성 요소의 특성에 사용되는 연속파 및 펄스 변조 신호의 잔류 위상 소음 측정
    연속파 신호의 진폭 노이즈 측정
    위상 노이즈 또는 최대 며칠까지의 장기 주파수 측정에서 파생된 앨런 편차의 특성을 나타내는 시간 안정성 측정
    16ns 이하의 분해능으로 신호 과도 또는 변조를 측정하는 과도 분석
    파라미터 주파수, 전력, 전류 소비, 푸싱 및 위상 노이즈를 포함한 전압 제어 오실레이터(VCO)의 완전 자동화된 오실레이터 특성
    단일 반송파 신호의 스펙트럼 모니터링
    APPH는 많은 애플리케이션에 적합합니다.

    실험실 신호 소스의 위상 및 진폭 노이즈 측정
    펄스 신호 및 증폭기 단계 평가
    생산 라인에서 자동화된 테스트
    신호의 주파수 및 전력 과도, 변조 및 장기 거동 분석

    -옵션사항: AM/ LN/ PULSE/ NPS/ BURST/ APN/ LO/ TRAN/ TSTAB/ VCO/ SPEC/ GPIB/ PC/ WE/ ReCal
    -참고링크: https://www.anapico.com/category/phase-noise-analyzers/

    • Frequency Range : 0.001 GHz to 7/ 26/ 40/ 50 /65 GHz
    • Frequency Resolution : Allan deviation, amplitude noise (CW & pulsed), frequency counter, jitter, phase noise (absolute & a
    • Power Range : -15 ~ 20 dBm
    • Power Resolution : 0.01 Hz to 100 MHz
    더보기

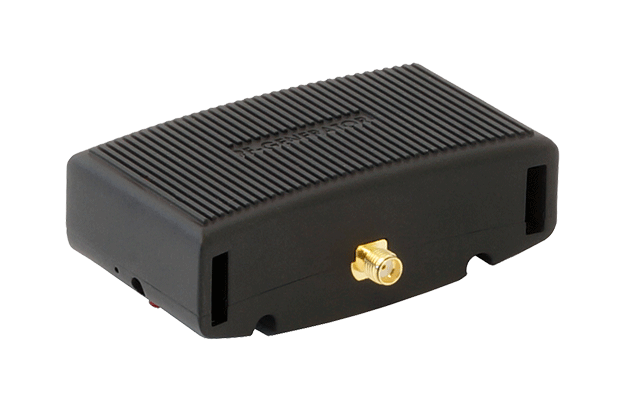

  • 휴대용 신호발생기 (Portable Signal Generator) BPSG 6 / Aaronia

    BPSG 신호 발생기는 EMC 실드 및 EMI/RFI 측정 시험을 위해 사용될 수 있습니다. 80x50x30mm의 매우 컴팩트한 치수와 150g의 무게로 휴대용 이나 실외 on site 시험에 적합 합니다. 많은 아로니아 안테나는 BPSG 시리즈와 몇 가지 간단한 단계로 결합하여 사용 할 수 있습니다.
    최대 출력 레벨이 최대 +18dBm이고 동적 범위가 최대 63dB인 BPSG 시리즈는 배터리 구동 신호 발생기의 새로운 표준을 설정합니다. 내부 TCXO 타임베이스 덕분에 BPSG 시리즈는 최대 6GHz의 안정적이고 정확한 RF 신호를 생성합니다.

    • Frequency Range : 23.5 MHz to 6 GHz
    • Frequency Resolution : AM, FM, PM
    • Power Range : + 18 dBm
    • Power Resolution : USB, Working by Battery
    더보기
제품문의
